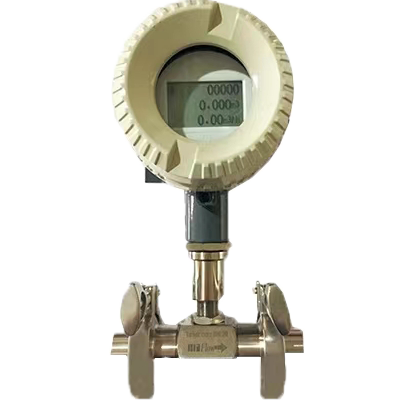

卡箍式液體渦輪流量計介紹▼▼▼
LWGY系列卡箍式液體渦輪流量計是具有結構簡單、輕巧、精度高、復復性好、反應靈敏，安裝維護使用方便等特點的渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13 、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質。
LWGY系列液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
卡箍式液體渦輪流量計特點▼▼▼
1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2、結構簡單、牢固以及拆裝方便。
3、測量范圍寬，下限流速低。
4、壓力損失小，重復性好，準確度高。
5、具有較高的抗電磁干擾和抗振動能力。
卡箍式液體渦輪流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 儀表口徑 | 4、6、10、15、20、25、32、40 、50（mm） |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 儀表材質 | 316（L）不銹鋼 |
| 被測介質溫度 | -20～＋120℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V； 變送器：兩線制4 ~ 20mADC電流信號； |
| 供電電源 | 傳感器：+12VDC 、+24VDC（可選）； 變送器：+24VDC； |
| 現場顯示型 | 儀表自帶3.2V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | 基本型：非防爆產品；防爆型：ExdIIBT6 |
| 防護等級 | IP65 |
卡箍式液體渦輪流量計選型▼▼▼
卡箍式液體渦輪流量計的儀表類型大致有四種，符合不同的現實應用和工程需要。
1、即時顯示型，此種流量計是采用單片微機技術，可以在儀表計量中，即刻顯示液體的瞬時流量和液體總量。
2、脈沖輸出型，此種類型主要在儀器上裝置渦輪流量傳感器和放大器，外接三條電線，用于測量。
3、4~20毫安輸出型，將四毫安電路接入渦輪流量傳感器零流量，二十毫安接入流量傳感大流量，使得傳感器對外發出流量信號。
4、分外遠傳顯示器，這種流量計能實現與計算機的連接，提供流量上下限警報、批量和定時定量的控制。
顧客要選購卡箍式渦輪流量計，不可避免要選流量計的型號。渦輪流量計具有高精密度。一般來說，影響流量計型號的因素有：公稱通徑、精密等級、信號輸出、公稱壓力、公稱要求、防爆需求、溫度需求。其中公稱通徑是液體流量管道的尺寸，公稱壓力是液體流通時所承受的壓力。每一個因素都要符合工業需求，所以顧客選購時，一定要考慮以上因素。
卡箍式液體渦輪流量計應用場景▼▼▼
卡箍式液體渦輪流量計應用于制藥行業:生理鹽水、葡萄糖水等輸液制品的灌裝與計量；食品、飲料行業:蔬菜汁、果汁、啤酒、成品油等液態食品的灌裝與計量。
卡箍式液體渦輪流量計安裝注意事項▼▼▼
卡箍連接渦輪流量計因其自身的優勢，在一些要求較高的工況渦輪流量計隨處可見。
1、安裝位置
管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。
避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
2、安裝場所和要求
（1）傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。
（2）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在5°以內），垂直安裝傳感 器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
（3）在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎皰呔€”工作完畢，確認管道內清掃干凈后，再正式接入傳感器。
（4）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有液體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
（5）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。
3、所需上下游直管段長度
卡箍液體渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流， 因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
